Antena 6-portowa/3H/1,38 m 0~10 stopni T

Specyfikacje elektryczne(BASTA11.1)

Zakres częstotliwości (MHz)

3×(1710-2690)(Y1,Y2,Y3)

Podzakres częstotliwości (MHz)

1710-1880

1920-2170

2300-2400

2500-2690

Polaryzacja (stopień)

±45

Elektryczne pochylenie (stopnie)

0-10 (Niezależny regulator elektryczny)

Zysk (dBi)

Średnie pochylenie

16.1

16.5

16.7

16.9

Ponad wszystkimi przechyleniami

16.0±0.5

16.4±0.5

16.6±0.5

16.8±0.5

Pierwsze tłumienie górnego płata bocznego (dB)

>14

>14

>13

>13

Szerokość wiązki azymutu 3dB (stopnie)

69±6

67±6

62±5

59±5

Szerokość wiązki wysokości 3dB (stopnie)

8.0±0.6

7.2±0.6

6.5±0.4

6.0±0.4

Współczynnik krzyżowo-biegunowy przy 0 stopniu (dB)

>20

>20

>18

>18

Współczynnik polaryzacji poprzecznej @±60 stopni (dB)

>10

>9

>6

>6

Stosunek przód-tył, 180 stopni ±30 stopni (dB)

>24

>24

>24

>24

Współczynnik SWR

< 1.5

3. PIM@2 x 43 dBm(dBc)

<-150

Izolacja: wewnątrzsystemowa (dB)

>25

Izolacja: międzysystemowa (dB)

>25

Maksymalna moc na port (W)

300

Impedancja (Ω)

50

Ochrona przed piorunami

Uziemienie prądu stałego

Specyfikacje mechaniczne(BASTA11.1)

Typ RET

Zintegrowany RET (AISG2.0/3GPP)

Złącza AISG (1 wejście i 1 wyjście)

(wejście:Mężczyzna; wyjście:Kobieta)

Złącze

6×4.3-10 żeński , Dół

Wymiary anteny (wys. x szer. x gł.) (mm)

1385×379×115

Wymiary opakowania (wys. x szer. x gł.) (mm)

1650×470×205

Waga anteny (kg)

14.0±1.0

Waga zacisków (kg)

5.2±0.5

Waga opakowania (kg)

21.8±1.0

Średnica słupa instalacyjnego

f50 ~ f110mm

Materiał osłony radaru

Włókno szklane

Zakres pochylenia mechanicznego (stopnie)

0-10

Kolor osłony radarowej

Jasnoszary

Temperatura robocza (stopnie)

-40 do +70

Obciążenie wiatrem przy 150 km/h (N)

451/91/519 (przód/bok/tył)

Maksymalna prędkość wiatru podczas pracy (km/h)

241

Układ

Zakres częstotliwości

Szyk

Złącze

1710-2690MHz

Y1/Y2/Y3

1-2/3-4/5-6

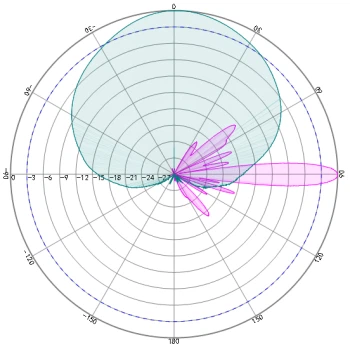

Wzór
